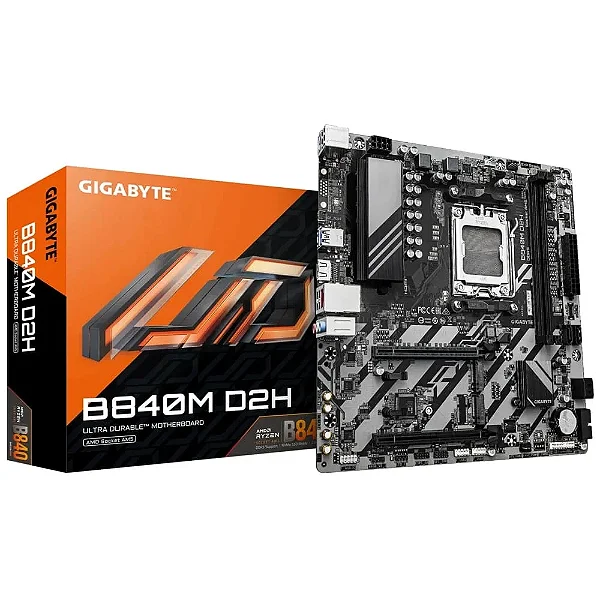

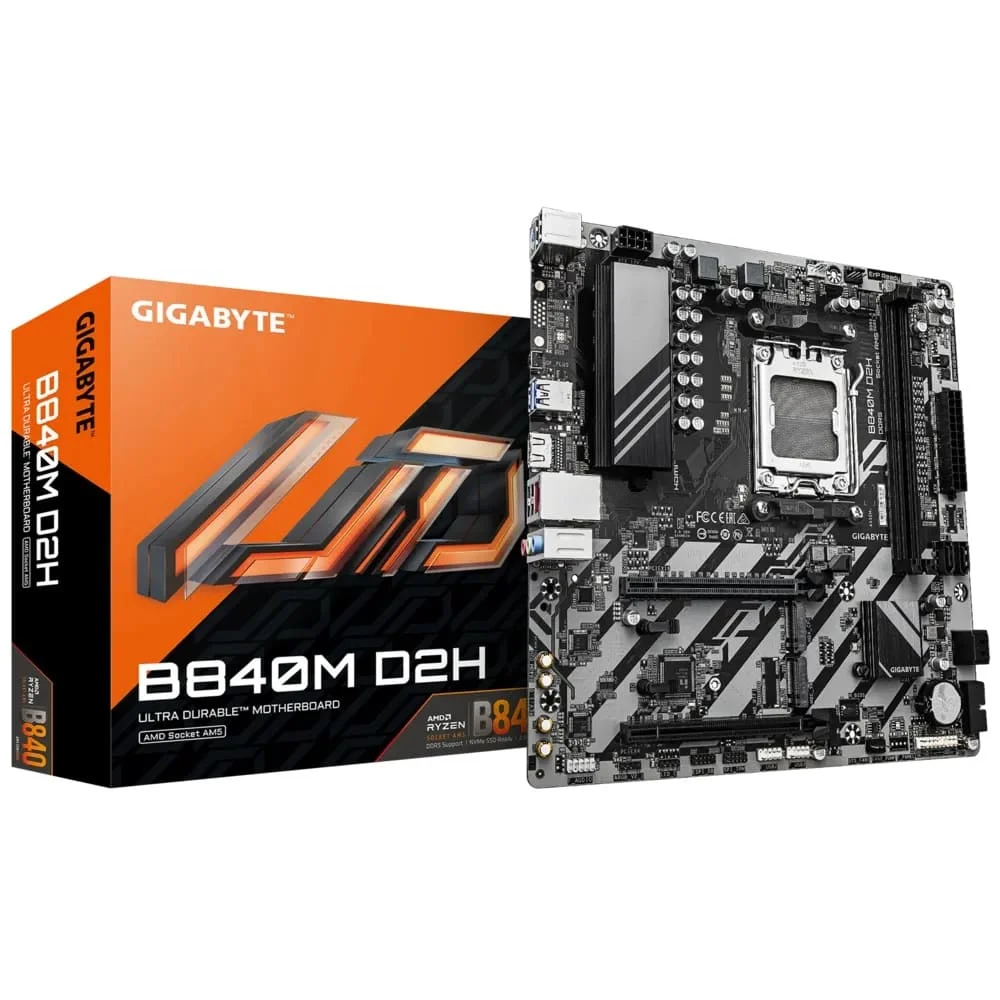

Placa Mãe Gigabyte B840M D2H AMD AM5 DDR5 Micro-ATX

A Placa Mãe Gigabyte B840M D2H foi desenvolvida para extrair o máximo de desempenho dos processadores AMD Ryzen das séries 7000, 8000 e 9000 na plataforma Socket AM5. Equipada com suporte a memórias DDR5 de alta frequência, slot M.2 PCIe 4.0 e rede de 2.5 Gbps, é ideal para montagens eficientes e de alta velocidade.

CPU

AMD Socket AM5, suporte para:

Processadores AMD Ryzen série 9000/

Processadores AMD Ryzen série 8000/

Processadores AMD Ryzen série 7000

(Acesse o site da GIGABYTE para ver a lista mais recente de CPUs suportadas.)

Chipset

AMD B840

Memória

Suporte para módulos de memória DDR5 7600(OC) / 7200(OC)/ 7000(OC)/ 6800(OC)/ 6666(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s

2 soquetes DDR5 DIMM com suporte para até 128 GB (capacidade de DIMM único de 64 GB) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM sem buffer 1Rx8/2Rx8/1Rx16 não ECC

Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO™) e Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM, consulte "Suporte de memória" (List" no site da GIGABYTE para mais informações.)

Gráficos integrados

Processador gráfico integrado com suporte para gráficos AMD Radeon:

1 porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz

* Suporte para a versão HDMI 2.1, HDCP 2.3 e HDR.

** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

CODEC de áudio Realtek

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

LAN

Chip LAN Realtek 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Slots de expansão

1 slot PCI Express x16 (PCIEX16), integrado na CPU:

Os processadores AMD Ryzen série 9000/7000 suportam o modo PCIe 4.0 x16

Os processadores AMD Ryzen série 8000-Phoenix 1 suportam o modo PCIe 4.0 x8

Os processadores AMD Ryzen série 8000-Phoenix 2 suportam o modo PCIe 4.0 x4

* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.

Chipset:

1 slot PCI Express x16, com suporte a PCIe 3.0 e execução a x4 (PCIEX4)

Interface de armazenamento

1 x conector M.2 (M2A_CPU), integrado na CPU, com suporte para SSDs Socket 3, chave M, tipo 2580/2280:

Os processadores AMD Ryzen série 9000/7000 oferecem suporte a SSDs PCIe 4.0 x4/x2

Os processadores AMD Ryzen série 8000-Phoenix 1 oferecem suporte a SSDs PCIe 4.0 x4/x2

Os processadores AMD Ryzen série 8000-Phoenix 2 oferecem suporte a SSDs PCIe 4.0 x4/x2

1 x conector M.2 (M2C_SB), integrado no chipset, com suporte para SSDs Socket 3, chave M, tipo 2280 PCIe 3.0 x2

4 x conectores SATA de 6 Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe

* RAID 5 está disponível apenas em processadores AMD Ryzen série 9000.

Suporte RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA

USB

CPU:

2 portas USB 3.2 Gen 1 no painel traseiro

CPU+Hub USB 2.0:

4 portas USB 2.0/1.1 no painel traseiro

Chipset:

2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno

4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores de E/S internos

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX de 12 V de 8 pinos

1 x conector para ventoinha da CPU

1 x conector para ventoinha da CPU/bomba de resfriamento a água

1 x conector para ventoinha do sistema

2 x conectores endereçáveis ??para fita LED RGB Gen2

1 x conector para fita LED RGB

4 x conectores SATA 6 Gb/s

2 x conectores M.2 Socket 3

1 x conector para painel frontal

1 x conector de áudio para painel frontal

1 x conector USB 3.2 Gen 1

2 x conectores USB 2.0/1.1

1 x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

1 x jumper de reinicialização

1 x jumper de limpeza do CMOS

Conectores do painel traseiro

1 porta PS/2 para teclado/mouse

2 portas USB 3.2 Gen 1

4 portas USB 2.0/1.1

1 porta HDMI*

1 botão Q-Flash Plus

1 porta RJ-45

3 conectores de áudio

* O suporte real pode variar de acordo com a CPU.

Controlador de E/S

Chip controlador de E/S iTE

Monitoramento de H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de vazão de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* A compatibilidade da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS

1 x 256 Mbit flash

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash

Suporte para Q-Flash Plus

Suporte para Smart Backup

Software empacotado

Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Fator de forma

Fator de forma Micro ATX

Dimensões: 24,4 cm x 24,4 cm

Altura Real

28

Largura Real

27

Profundidade Real

6

Peso Real

960

Garantia do Fornecedor

3 Meses

Fabricante

Gigabyte

Modelo

B840M D2H

Linha

B840M D2H

Peso:

960 gramas (bruto com embalagem)
